Especificações técnicas.

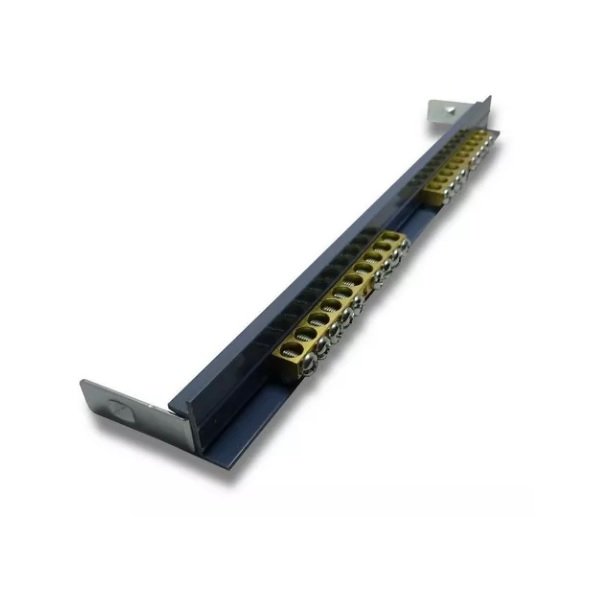

O barramento WEG referência 11377563 (modelo BTN02-24) foi projetado para quadros de 24 disjuntores, porém ele possui 18 furos (ligações) no total (9 para neutro e 9 para terra), e não 24 furos.
A razão para isso é que, em uma instalação elétrica residencial ou comercial típica, a quantidade de circuitos que necessitam de uma conexão individual ao barramento de neutro e terra costuma ser menor do que o número total de módulos de disjuntores no quadro.
O design considera que:
Nem todos os 24 módulos serão obrigatoriamente usados com disjuntores que requerem uma conexão de neutro e terra individual no barramento (por exemplo, disjuntores de fase única).
Muitos circuitos podem ter a mesma conexão de neutro/terra ou ser agrupados, dependendo do tipo de instalação e das normas aplicáveis.
A capacidade de 18 furos é considerada suficiente para atender à demanda da maioria dos quadros de 24 disjuntores, oferecendo flexibilidade para diferentes configurações de circuito.
Portanto, o número de furos no barramento (18) é uma medida padrão de engenharia da WEG, dimensionada para a utilização comum em quadros de 24 módulos, em vez de um furo para cada módulo individual.
